H.S.08-14GG智能型照明控制仪

　　智能路灯控制器说明书

　　一、概述

　　俊智 全球经纬度 智能型路灯控制器 系列(H.S.08-14GG,H.S.08-14GL)，根据GPS定位或手动输入经纬度和时间，自动计算每天的日出日落时间，并根据设定值自动控制开关，能适用不同地理环境的需求;是光控型、钟控型控制器的升级换代产品;是路灯、广告灯箱、霓虹灯等设备的节电控制器;可广泛用于街道、铁路、车站、航道、工矿、学校及供电部门等一切需要时间控制的场所。

　　二、主要功能

　　1、 系统自动从GPS获取经纬度和时间信息，自动计算当地日出日落时间，进行开关控制，可全天候工作于全球任何地方;

　　2、 采用液晶屏和触摸感应键盘，对设定值进行输入和状态显示;

　　3、 具有断电数据保存，内部时钟在没有加电且在激活后可持续工作10年以上;

　　4、 具有在日落后根据光照强度智能调节开灯时间或根据设定值进行开关;(适用于08-14GL型)

　　5、 输出路数2路，分别可单独设定其功能。相同工作模式的路灯合并成一路输出控制;

　　6、 具有5种工作模式：全夜灯、延时灯、定时灯、两段灯和专用灯;

　　7、 临时开关功能，便于用电设备的检修或重大庆典的需要;

　　8、 大功率继电器输出，可驱动大功率交流接触器。

　　三、详细说明

　　1、主要技术指标：

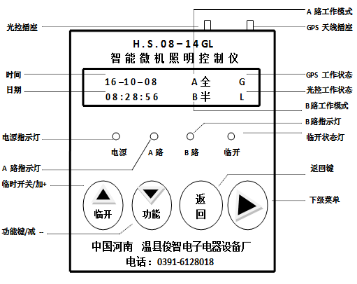

　　一.控制面板图示

　　三. 参数设置 a). 电源：交流220V±10% 50Hz，功耗小于3W; b). 时间误差：GG型号为0秒，GL 型号为5~10秒/月;

　　C). 输出负载，电流10A;(可加交流接触器扩展功率) d). 体积：156×111×62 mm;

　　e). 重量：0.71 kg; f). 工作温度：-20~55℃

　　2、提前延时功能说明：

　　此功能同时调节A.B两路(除专用灯外)的开灯时间和日出关灯时间，因为日落时间到光线暗还有一段时间(日出相反)，所以需要延时开灯或提前关灯，这样更合理，更节电。例如：延时 15分，开灯时间为 日落时间+15分，(早上关灯时间为 日出时间 – 15分)。光控型的仪器开灯时间为 日落时间到延时时间之内，根据光照强度开灯。

　　3、工作模式说明：

　　控制器默认工作模式为全夜灯模式，开灯时间为日落后延时15分钟“开”，日出时间提前15分钟“关”。这两个时间可以根据需要进行人工设定(设定值0~99分钟)。控制器有2路输出，A路和B路，其功能均可单独设定。以下详细说明各工作模式的工作情况：

　　a) “全夜灯”，具体开关时间为：“日落时间+延时时间”即为仪器闭合，“日出时间 — 提前时间”即为仪器断开。

　　b) “延时灯”具体开关时间为：“日落时间+延时时间”即为仪器闭合，设定的延时时间到后仪器断开。如果延时时间过长，以至于超出了第二天的日出时间，那么仪器将自动转为“全夜灯”模式。

　　c) “定时灯”，具体开关时间为：“日落时间+延时时间”即为仪器闭合，定时时间到后仪器断开，同样定时时间的设定如果超出了第二天的日出时间，那么仪器将自动转为“全夜灯”模式。

　　d) “两段灯”第一段：日落时间+延时时间到仪器闭合，设定时间到(*时*分)，仪器断开;第二段：设定时间(*时*分)到仪器闭合， 日出时间 — 提前时间到， 仪器断开。

　　e) “专用灯”，用于节日需要提前开灯时，例如：10月1日至10月7日，开灯时间可设置比平常提前0-99分，关灯时间仍是节日前设置的模式，到10月8日，工作模式自动恢复到节日前的设置。(加光控功能的仪器，两路输出中任意一路设置为“专用灯”，两路光控都会关闭。)

　　4. 菜单操作说明

1、按键说明，从左到右依次为：上、下、返回 、右 ，其主要功能分别为：“临时开关/+”、“功能/-”、“返回”、“下级菜单/ ”。

2、临时开关设置：屏幕显示在主菜单时，按 键，临开状态指示灯亮，设备进入临时开关状态，此时继续按 键，即：

　　a). A路开灯，A路状态灯亮，B路关灯其状态灯灭;b) . 再按一次，A路关闭其状态灯灭，B路开灯其状态指示灯亮;

　　c). 再按一次，A、B两路同时开灯对应状态灯亮; d) . 再按一次，A、B两路同时关灯，对应状态灯灭;

　　e) . 再按一次，返回到a)，如此循环。 f). 按 返回 键，退出临开状态，或6小时后自动退出。

　　操作图示

　　5. 临时开关

　　该产品具有临时人工手动控制功能，其功能主要用于线路故障、检修或控制器安装调试。该功能是在A、B两路开关不论处于什么状态，均可以进入此功能，控制器处于临开状态时开关只受人工控制，其他功能无法使用，只有当退出该状态时，控制器才能恢复正常运转。退出临开状态有两种方法，手动或自动，自动退出即为控制器处于临开状态，6小时后自动退出恢复正常运行。

　　6. 故障解除

　　1). 控制仪不工作 窗口无显示------ 请检查输入电源有无技术参数所规定的电压，若无，请检查外部线路;若有，请于销售商或专业维修人员联系。

　　2 ). 开. 关时间不合乎要求------- 请检查控制仪经纬度及延时和提前设定是否正确，若不正确请重新设定，否则检查工作方式及开. 关灯时间，若不正确请重新设定。

　　3 ). 有显示 但时钟停止------- 切断电源，过几秒后再接通电源，如仍未消除故障，请于销售商或专业维修人员联系。

　　4 ). 时钟正常 控制仪失控------ 按3) 处理。如仍未消除故障，请于销售商或专业维修人员联系。
